| Merknaam: | FY |
| Modelnummer: | Fy-cbk-51B |
| MOQ: | 1 reeks |
| Betalingsvoorwaarden: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Toeleveringsvermogen: | 300 reeksen per maand |

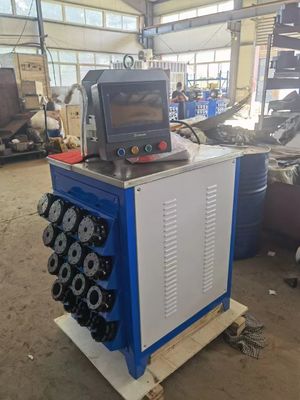

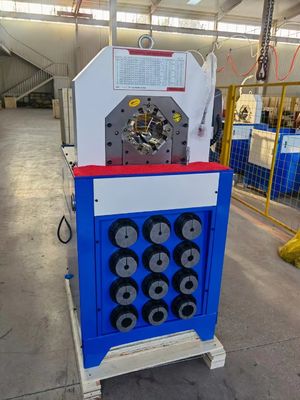

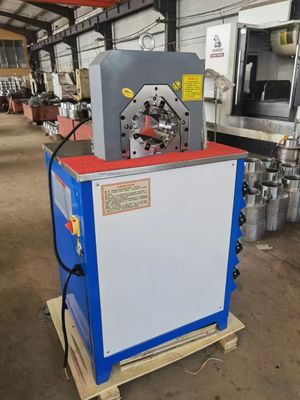

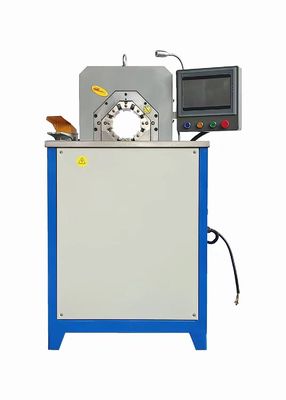

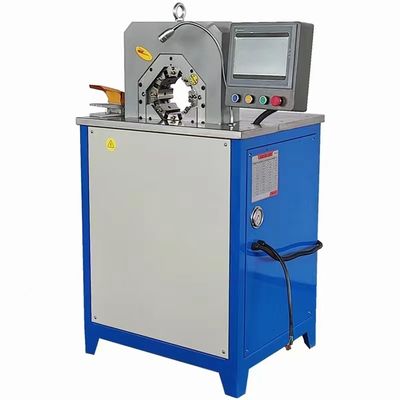

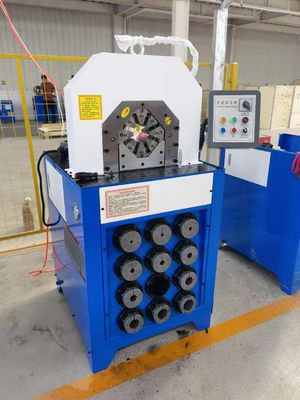

Knoop en PLC Controlesysteem 3 de Slang Plooiende Machine van de Duim5.5kw cbk-120 CNC Controle
DECRIPTION VAN ONS APPARAAT
Verrichtingsstappen voor het inhouden buizenstelsel
1. Bereken de buitendiameter van het geplooide buizenstelsel, installeer de overeenkomstige plooiende matrijs, en verfijn in de overeenkomstige positie.
2. Gebruiks hand of mechanische middelen om van de buitenhuid van de rubberbuis te pellen.
3. Installeer het metaaljasje van de verbinding, en zet dan de gezamenlijke ijzerkern in het binnengat van de slang.
4. Zet de schakelaar van de plooiende machine aan en begin de het aanhalen knoop. Door de duw van de oliecilinder, worden het metaaljasje, de rubberbuis en de ijzerkern strak gecombineerd.
5. Begin de ontspanner, neem de slang, en voltooi het plooien van de slang.
Fy-cbk-120 is de slang dringende machine beroemd voor zijn intelligent controlesysteem en grote het openen mond. Met een super het plooien kracht, kan het hydraulische slang R15 R13 plooien tot 2 duim.
HOOFDLIJNEN
1. Dunne hoofd, gemakkelijk gevoed voor krommingsmontage;
2. Grote het plooien macht;
3. Hoge nauwkeurigheid.
De eigenschappen van de grote plooiende machine van de waaier rubberslang
1.Easy werkend en draagbaar
2.Fast snelheid en hoog rendement
3. onderhoudskosten met geringe geluidssterkte en lage
4. Hoog - kwaliteit en gunstige prijs
5.Durable en stal
6. met lange levensuur voor het gebruiken
7.Have een grote waaier van het plooien
8.Suitable verschillende druk van slangen
9.Have grote macht
Vriendelijk herinnering
1.Before het gebruiken van de machine, pls gelezen en behandelt de handverrichting.
2.Please bevestigen dat het voltage met de norm van van ons samenvalt
3.Do om toe te staan niet kinderen, bejaarde mensen en de gehandicapten aan aanraking maken gebruik zelfs van de machine.
4.When de machine, pls draai de krachtbron buiten dienst afgaat.
Hoe te om de Einden op een Hydraulische Slang te plooien?
1 tussenvoegsel één eind van een lengte van hydraulische slang in de hydraulische slangmontage. Zorg ervoor het veilig op zijn plaats is.
2 de reeks de micrometer op de slang-plooiende machine volgens fabrikantenspecificaties voor het soort slang en het passen u gebruikt. Vind deze specificaties in het slang-plooiend handboek van de machine.
3 plaats het montageeind van de slang in de plooiende machine en stel het montageteken op de machine met de bovenkant van de slang op.
4 neem de compressiering in de plooiende machine op.
5 activeer de hosecrimping machine.
De plooiende pers van de machine zal druk op de compressiering uitoefenen, veroorzakend het compressiemechanisme om tegen de hydraulische slangmontage te drukken en het te plooien in place.6 herhaal dit proces met het resterende eind van de hydraulische slang
De aandacht over de grote crimper van de waaier rubberslang machine
1.Motor-begin: Besteed aandacht aan de richting van omwenteling van de motor en pompomwentelingsrichting of pijlrichting.
2.Before de verrichting: Controleer de hydraulische olietank.
3.Normal verrichting: Voor de eerste 30 minuten te doen gelieve het lopen nadat normaal begin de machine te gebruiken
4.Hydraulic olie: Geen om het even welke regelgeving voor de klep van de oliemorserij, de hoogste druk moet niet de geschatte druk overschrijden. Drukgevaar! Gevaar van verwonding.
5.System mislukking: Als de systeemmislukking gebeurt, verwerk niet blind. De van de verrichtingshandboek of opeenvolging analyse gelieve overeenkomstig om de problemen te behandelen of professionele reparatieingenieur te vinden om problemen op te lossen.
TECHNISCHE GEGEVENS
| Model | Fy-cby-120 Slang Dringende Machine |
| Plooiende Waaier | 6-76 (mm) (1/4~3“) |
| Het plooien Kracht | 1500 (T) |
| Slanggrootte | 1/43 (duim) |
| Het Max. Openen | 158mm |
| Matrijzenreeksen | 15 |
|
het werkefficiency
|
300pcs/h |
| Systeemdruk | 31.5 (Mpa) |
| Nauwkeurigheid | 0,01 (mm) |
| Controle | PLC |
| Standaardvoltage |
380V
|
| Motormacht | 5.5 (kW) |
| Lengte | 1000 (mm) |
| Breedte | 800 (mm) |
| Hoogte | 1630 (mm) |
| Gewicht | 1250 (kg) |
NOTA
- De aangepaste matrijzenreeksen zijn beschikbaar;
- Het speciale voltage 110V/220V/380V/415V 50/60Hz is availbale;
